Перед началом регулировки клапанов убедитесь, что двигатель полностью остыл, чтобы избежать искажения зазора из-за теплового расширения. Проведите демонтаж верхней части двигателя и снимите крышку клапанов, чтобы получить свободный доступ к компонентам. Используйте точные измерительные инструментами, такие как щупы или микрометры, чтобы определить текущий зазор и определить необходимость корректировки.
Помните, что правильная установка зазора зависит от спецификаций производителя. Обычно они указаны в технической документации или на сервисных руководствах для вашей модели Mazda Titan. Настройку проводят с помощью регулировочных винтов или шайб, следя за тем, чтобы зазор оставался в пределах рекомендованных значений. На этом этапе важно сохранять аккуратность и равномерность, чтобы обеспечить равномерную работу клапанов и избегать механических повреждений.
Периодическая проверка и регулировка клапанов помогает поддерживать двигатель в оптимальном состоянии, продлевает его ресурс и снижает риск возникновения серьезных поломок. После завершения настройки собирайте все элементы в обратной последовательности, проверяя, что все соединения и крепления затянуты правильно. Такой подход позволит вам обеспечить стабильную работу двигателя и избегать увеличенного расхода топлива или неправильной работы коробки передач.
Подготовка к регулировке клапанов Mazda Titan: необходимые инструменты и проверка состояния
Перед началом работы подберите набор ключей с головками на 10, 12 и 14 мм, а также отвертки с плоским и крестовым шлицем. Для определения зазоров потребуется щуп с толщиной, подходящей для указанных значений. Обратите внимание на наличие оснастки для фиксации клапанов в открытом положении – держатели или пружины. Также подготовьте трещоточный ключ и насос для вакуумного отсоса масла, чтобы очистить рабочую зону от загрязнений.
Проверьте уровень моторного масла и при необходимости слейте его для облегчения доступа к клапанам и отклонения загрязнений. Очистите поверхность головки блока цилиндров от пыли, грязи и масла, избегая попадания инородных частиц внутрь системы. Проверьте состояние ремней и натяжителя, убедитесь в отсутствии течей и повреждений на резьбовых соединениях.
Перед началом регулировки осмотрите клапанные пластиковые и металлические детали, их закрепление и износ. Проведите визуальный осмотр гидрокомпенсаторов на наличие трещин или потеков масла, замените при необходимости. Проверьте работу системы вентиляции картера, убедившись, что она не засорена и работает исправно. Такой подход поможет избежать ошибок и обеспечит стабильную работу двигателя после процедуры регулировки.
Инструменты и материалы для регулировки клапанов
Для работы потребуется набор ключей с торцевой частью и головкой, подходящей под болты крепления крышек клапанов. Обычно используют торцевой ключ на 10 или 12 мм, в зависимости от модели двигателя.
Тонкие щупы толщиной от 0,2 до 0,3 миллиметров позволяют точно измерять зазоры между клапанами и распределительным валом. В наборе желательно иметь несколько щупов разной толщины для проверки различных зазоров.
Зубчатая головка или карданный удлинитель помогут добраться до трудно доступных креплений и установить инструмент под нужным углом.
Для фиксации распредвала и коленвала используют специальные метки или штифты, чтобы избежать сдвига при регулировке. Иногда в комплект входит фиксатор или штифты для блокировки распредвала.
Головка для вращения коленвала служит для точного совмещения меток. Ее используют вместе с торцевым ключом или трещоткой.
Для очистки рабочих поверхностей и удаления загрязнений пригодится небольшая кисточка или ватные палочки. Также потребуется чистый тряпичный материал.
Обязательно подготовьте масляную жидкость или смазку для свободного вращения деталей и избегания заеданий в процессе работы.
Дополнительным инструментом может стать механизм для выравнивания клапанных пружин, если потребуется их демонтаж или замена. Убедитесь, что все материалы и инструменты подходят под модель Mazda Titan и легко помещаются в ограниченные пространства двигательного отсека.
Проверка состояния двигателя перед началом работы
Осмотрите уровень масла – он должен находиться между отметками MIN и MAX на щупе. При необходимости долейте свежее масло, подходящее для вашего двигателя по спецификациям Mazda Titan.
Проверьте состояние ремня ГРМ и роликов. Убедитесь, что ремень натянут правильно, отсутствуют трещины и признаки износа. Замените ремень, если обнаружите повреждения, чтобы избежать поломки движка.
Осмотрите охлаждающую жидкость и уровень тосола. Он должен быть чистым и заполненным по метке. Проверьте наличие утечек или повреждений радиатора и шлангов.
Проведите визуальный осмотр свечей зажигания. Они должны быть сухими, без нагара и коррозии. При необходимости замените свечи на новые по рекомендациям производителя.
Проведите диагностический осмотр нагрузки и состояния кривошипного вала и шатуна. Обратите внимание на наличие шума, вибраций или потеков масла. Любые аномалии требуют дальнейшей проверки или ремонта.
Проверьте работу системы подачи топлива – убедитесь в отсутствии загрязнений в фильтрах и плотности соединений. При необходимости замените топливные фильтры для исключения засорений.
Запустите двигатель и послушайте его работу. Обратите внимание на стабильность холостого хода, наличие посторонних звуков, а также на температуру и обороты. Если двигатель работает неравномерно или появляются сбои, устраните причины перед регулировкой клапанов.
Проведите визуальную проверку уровня выхлопных газов. Черный или белый дым может указывать на проблемы в системе подачи топлива или зажигания. Только после устранения этих неисправностей можно приступать к регулировке клапанов.
Подъем автомобиля и доступ к клапанному отсеку
Начинайте с постановки автомобиля на ровной поверхности и закрепления его с помощью ручного тормоза. Используйте подъемник или домкрат с надежной опорой, чтобы обеспечить безопасность и устойчивость автомобиля. Для Mazda Titan предпочтительно использовать специальный подъемник или домкрат, рассчитанный на грузоподъемность грузовика.
Поднимите автомобиль так, чтобы обеспечить свободный доступ к подкапотному пространству. Обычно рекомендуется поднимать машину по точкам, предусмотренным в инструкции к автомобилю, избегая повреждения защитных панелей и элементов подвески. Перед этим проследите, чтобы все контакты и трубки не были натянуты или повреждены.
Поставьте подставки под автомобиль, чтобы надежно зафиксировать его положение. Ни в коем случае не полагайтесь только на домкрат – это важно для безопасности при длительной работе. После этого аккуратно опустите автомобиль на подставки, убедившись, что он стоит стабильно.
Далее сняйте защитный кожух двигателя, чтобы получить полный доступ к клапанному отсеку. Обычно он крепится несколькими зажимами или болтами. Осмотрите соединения и аккуратно отсоедините защиту, чтобы не повредить крепежные элементы.
Теперь, когда вы доберлись до клапанного отсека, убедитесь, что место чистое и свободное от грязи и масла. Это позволит легче проводить регулировку и визуально контролировать состояние клапанов и ремня. Пользуйтесь надежными инструментами и соблюдайте последовательность действий, описанную в инструкции по эксплуатации Mazda Titan.
Определение правильных параметров зазора для Mazda Titan
Начинайте с измерений зазора при помощи щупа, подбирая его толщину в соответствии с техническими спецификациями для конкретных моделей Mazda Titan. Обычно рекомендованный зазор составляет 0,2-0,3 мм для газораспределительного механизма.
Проведите измерение, вставляя щуп между клапаном и толкателем при закрытом клапане. Отрегулируйте зазор, аккуратно подкручивая регулировочный винт или механизм прилегания, чтобы добиться точных значений. Используйте микрометр или щуп с точно указанной толщиной для проверки.
Чтобы убедиться в правильности зазора, проверьте его повторно после регулировки, вставляя щуп и аккуратно вращая вал двигателя, чтобы клапаны не были прижатыми. На практике зазор не должен ощущаться сильным сопротивлением, но и не должен иметь зазора с заметной луфтой.
Обратите внимание, что температура двигателя влияет на размеры металлических элементов, поэтому лучше проводить регулировку при температуре вокруг 20°C, чтобы избежать искажения параметров. После окончательной установки зазора, выполните запуск двигателя и проверьте его работу на холостом ходу, слушая возможные стуки или посторонние звуки, свидетельствующие о неправильной регулировке.
Периодическая проверка и повторное регулирование зазора помогают поддерживать стабильную работу мотора и увеличивают срок службы клапанов и других компонентов газораспределительного механизма.
Подготовка рабочего места и меры предосторожности
Освободите место работы от посторонних предметов и мусора, чтобы обеспечить свободный доступ ко всем разделам двигателя и избежать повреждений инструментов и оборудования.
Подготовьте устойчивую и ровную поверхность, предпочтительно металлический или деревянный стол, чтобы предотвратить поломки или смещение деталей во время работы.
Отключите аккумулятор автомобиля, чтобы исключить риск случайного запуска двигателя или искрообразования, что снизит вероятность травм и повреждений.
Обеспечьте достаточную вентиляцию помещения, чтобы избежать накопления паров топлива и масел, особенно в закрытых пространствах.
| Инструменты и материалы | Меры предосторожности |
|---|---|
| Набор ключей, отвертки, щупы | Проверьте их исправность, чтобы избежать срыва или повреждения гаек и креплений. |
| Маска, перчатки, защитные очки | Используйте защитные средства для защиты глаз, рук и дыхательных путей от грязи, масла и мелких частиц. |
| Коврик или ткань для обработки деталей | Раскладывайте их рядом, чтобы не потерять мелкие компоненты и иметь чистое рабочее пространство. |
Перед началом работы проверьте температуру двигателя и окружающей среды, избегайте выполнения регулировки при слишком горячем или холодном двигателе, чтобы не обжечься или не повредить детали.
Растворите или нагло закрепите все необходимые инструменты и запчасти, чтобы избежать случайных падений или потерь. Используйте специальные держатели или магнитные ленты для мелких деталей.
Пошаговая регулировка клапанов Mazda Titan и советы по оптимизации процесса
Начинайте регулировку, установив двигатель на рабочую температуру. Перед этим прогрейте автомобиль не менее 15 минут, чтобы металл расширился до рабочих размеров.
Закрепите автомобиль на ровной поверхности и зафиксируйте его так, чтобы он не смещался. Открутите крышку клапанной крышки и зафиксируйте ее отдельно, чтобы не потерять.
Используйте свечной ключ для отключения зажигания и сорвите болты крепления крышки клапанов. Открутив крышку, аккуратно снимите ее, избегая повреждений.
Обозначьте положение поршня первого цилиндра. Блок цилиндров должен быть в положении верхней мертвой точки (ВМТ) для первого цилиндра. Поверните коленчатый вал по часовой стрелке, используя специальный ключ, пока отметки на маховике совпадут.
Проверяйте зазор между толкателем и клапаном с помощью щупа нужного размера. Зазор для Mazda Titan обычно составляет 0,15–0,20 мм, уточняйте для вашей модели в технической документации.
Если зазор превышает допустимую норму, отпустите держачий винт толкателя и аккуратно отрегулируйте его высоту, чтобы увеличить или уменьшить зазор. После этого затяните винт и проверьте зазор заново.
В случае необходимости, для уменьшения зазора, установите более тонкий щуп, а для увеличения – более толстый. Не перетягивайте винты: слишком сильное давление может повредить клапан или толкатель.
Переверните коленчатый вал на пол-оборота, чтобы перейти к следующему цилиндру – обычно это 180 градусов. Повторите процедуру для клапанов этого цилиндра.
После регулировки всех клапанов установите крышку обратно, затянув болты по чередующемуся принципу и с рекомендованным моментом затяжки.
Перед запуском повторно проверьте, что все винты надежно зафиксированы, а крышка установлена герметично. Запустите двигатель и прогоните его на холостом ходу около 5 минут, чтобы проверить работу и ликвидировать возможные зазоры при нагреве.
Обратите внимание на работу двигателя, его звук и наличие посторонних шумов. При необходимости проведите повторную проверку зазора через несколько часов эксплуатации.
Оптимизируйте процесс, организовав все инструменты перед началом и отметив последовательность регулировки. Используйте качественные щупы, чтобы получить точные показатели зазора.
Запишите результаты каждого регулировочного цикла, чтобы в будущем проще ориентироваться и повторять процедуру. Регулярная проверка зазоров помогает поддерживать двигатель в состоянии максимальной производительности и экономичности.
Снятие крышки клапанов и осмотр рабочих элементов
Начинайте с ослабления крепёжных винтов крышки клапанов и аккуратно снимайте её, чтобы не повредить прокладку. Проверьте состояние прокладки – при необходимости замените её на новую, чтобы избежать утечек масла.
Обратите внимание на расположение металлических шайб и пластин, фиксирующих распределительные шестерни и приводы клапанов. Зафиксируйте каждое устройство в текущем положении для восстановления исходной сборки.
При снятии крышки аккуратно извлекайте рабочие элементы: распредвалы, толкатели и пружины. Осмотрите их на наличие трещин, износа или механических повреждений. Заметьте любые следы коррозии или налёта, которые могут повлиять на работу клапанов.
Проверьте состояние пружин клапанов – они должны сохранять упругость без видимых повреждений. Проведите проверку длины пружин и сравните с техническими характеристиками. При обнаружении дефектных пружин замените их на новые.
Обратите внимание на состояние толкателей и распределительных валов – наличие износа или выбоин говорит о необходимости их замены или восстановления. Если обнаружите следы черного налёта или скопившейся грязи, очистите элементы мягкой щёткой и соответствующими средствами.
После осмотра всех элементов зафиксируйте их в порядке снятия, чтобы не запутать последовательность сборки. Тщательная проверка и аккуратное обращение обеспечат качественную дальнейшую работу по регулировке и сборке клапанного механизма.
Установка меток и определение правильной позиции pistons’ TDC
Перед началом регулировки клапанов необходимо точно установить метки на шкивах распредвалов и коленчатом валике, а также определить верхнюю мёртвую точку (ВМТ) поршня первого цилиндра. Для этого поверните коленчатый вал по часовой стрелке вручную, используя специальный инструмент или ключ, и медленно вращайте, пока метки на крышке двигателя не совпадут с метками на корпусе.
Проверьте, что поршень первого цилиндра находится в ВМТ. Для этого вставьте длинную отвертку или щуп в свечное отверстие – поршень в этом положении поднимается максимально вверх и достигает так называемой метки ВМТ на поршне или головке блока.
Затем зафиксируйте коленчатый вал, чтобы он не смещался. Убедитесь, что метки на шкивах совпадают с метками на корпусе двигателя. Это окончательное положение считает первым показателем для установки меток на распредвалах и дальнейшей настройки клапанов.
На большинстве моделей Mazda Titan на шкивах распредвалов нанесены метки, соответствующие определённым положениям. Проведите сравнение: метки на шкивах должны совпадать с метками на крышке или корпусе. Если они не совпадают, аккуратно поверните распредвалы, чтобы обеспечить точное совпадение меток.
В случае наличия регулировочных меток, зафиксируйте распредвалы в этом положении. При необходимости установите специальные метки с помощью краски или маркера для последующих проверок, чтобы при регулировке клапанов легко вернуть их в исходное положение.
Обеспечьте правильное положение поршня – оно гарантирует, что клапаны закрыты, развал клапанов отсутствует, и можно приступать к точной настройке регулировки клапанов. Этот шаг необходим, чтобы все дальнейшие операции проходили без ошибок и повторных регулировок.
Измерение зазоров и установка новых значений
Перед началом измерения обязательно подготовьте инструмент: используйте щупы с шагом 0,02 мм для точности. Зафиксируйте двигатель в горячем состоянии или остудите его до комнатной температуры, чтобы избежать расширения металлических частей и получать правильные результаты.
Осмотрите клапан и направляющую, убедившись, что они не зафиксированы и могут свободно перемещаться. Вставьте щуп между коромыслом и каленчатой подошвой клапана, аккуратно поднимая или опуская коромысло, чтобы определить зазор. Он должен соответствовать заводским характеристикам: обычно 0,20-0,25 мм для Mazda Titan, однако уточняйте по руководству по эксплуатации.
Если зазор превышает или меньше допустимых значений, приступайте к регулировке. Ослабьте крепежный болт и поверните регулировочный винт или втулку, чтобы изменить зазор. Используйте отвертку или ключ, ориентируясь по меткам и шкалам на корпусе регулировочного элемента.
После внесения изменений проверьте зазор еще раз. Вставьте щуп, убедитесь, что зазор лежит в пределах допуска, и при этом не слишком туго подтирает. Проверьте оба клапана по очереди, чтобы избежать ошибок в настройке.
Закрепите болты с усилием, указанным в руководстве, избегая перетягивания. Повторите проверку повторно, чтобы убедиться в стабильности зазора. После окончательной регулировки установите все детали на место и проверяйте работу двигателя при прогреве, обращая внимание на работу клапанов и их звуки.

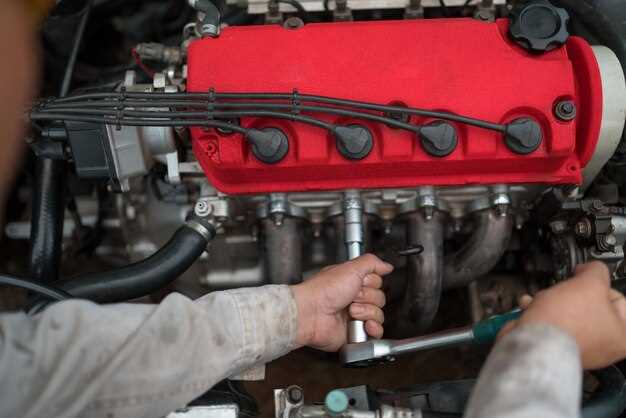

Закручивание и фиксация клапанов, проверка точности регулировки
Начинайте с постепенного закручивания болтов крепления клапанной крышки, соблюдая последовательность, указанную в инструкции, чтобы равномерно распределить давление. Используйте моментный ключ, чтобы не превысить рекомендованный усилий – обычно это 20-25 Нм. После фиксации болтов аккуратно проверяйте их натяжение и затяните повторно, если потребуется, чтобы обеспечить равномерную посадку.
Перед проверкой регулировки клапанов установите двигатель в положение верхней мертвой точки (ВМТ) по стрелке или меткам на шкивах распредвала. Проверьте зазоры при помощи щупов, находясь в предусмотренных производителем пределах – обычно 0,15-0,20 мм для впускных и выпускных клапанов. Не допускайте зазор, превышающий рекомендуемый диапазон, или меньший, вызывающий зажим клапана.
Для точной проверки воспользуйтесь несколькими щупами разной толщины, чтобы определить максимально возможный, но не превышающий допустимой ширины зазор. Если зазоры не совпадают с нормой, выполните регулировку, поворачивая регулировочные шайбы или изменяя длину толкателей в соответствии с инструкцией для конкретной модели Mazda Titan.
После завершения регулировки вновь зафиксируйте болты и выполните контрольную проверку зазора, повторяя процедуру, чтобы удостовериться в точности установки. В случае обнаружения несоответствий повторите регулировку, пока зазоры не будут в пределах допусков.
Для финальной проверки запустите двигатель и дайте ему поработать около 5 минут. После этого остановите мотор и снова измерьте зазоры, чтобы убедиться в стабильности регулировки во время нагрева. При необходимости скорректируйте, чтобы добиться максимальной точности и надежности.
Проверка работы двигателя после регулировки и рекомендации по дальнейшему обслуживанию
Запустите двигатель и дайте ему поработать на холостом ходу в течение 3–5 минут. Обратите внимание на ровность работы двигателя, отсутствие посторонних звуков и стабильность оборотов. Проверьте отсутствие дыма из выхлопной системы и убедитесь, что температура двигателя и температуры охлаждающей жидкости находятся в пределах нормы.
Проверьте зазоры клапанов с помощью щупов, чтобы убедиться в правильности регулировки. Также рекомендуется пройтись на небольшом пробном ходе, обращая внимание на работу двигателя при разных режимах нагрузки. В случае возникновения нестабильностей повторите регулировку, корректируя положение распределительного вала или высоту клапанов.
Рекомендации по дальнейшему обслуживанию
| Действие | Рекомендуемый период |
|---|---|
| Проверка состояния свечей зажигания и протяжки проводов | каждые 10 000 км или раз в полгода |
| Замена масла и фильтров | каждые 10 000–15 000 км, в зависимости от условий эксплуатации |
| Осмотр и очистка воздушного фильтра | каждые 15 000 км или при закупорке |
| Проверка уровня и состояния охлаждающей жидкости | каждые 10 000–15 000 км или раз в год |
| Контроль работы системы зажигания и системы впрыска топлива | при появлении проблем или каждые 20 000 км |
| Плановая проверка геометрии клапанных зазоров | каждые 50 000 км или при ухудшении работы двигателя |
Регулярное обслуживание и своевременная проверка клапанных зазоров позволяют поддерживать двигатель в оптимальной форме, избегать нежелательных поломок и обеспечить стабильную работу автомобиля. Не забывайте документировать проведённые работы и следить за показаниями датчиков. Такой подход помогает своевременно выявлять отклонения и устранять их до появления серьёзных последствий.
