Форд Мондео 2 — как подключить и использовать разъем OBD для диагностики

Для начала найдите разъем OBD-II, он обычно расположен под приборной панелью слева, около руля или возле бардачка. После обнаружения подключите к нему диагностический сканер или адаптер Bluetooth, совместимый с OBD-II. Не забудьте включить зажигание, чтобы питание разъема запиталось и устройство могло установить связь с автомобилем.

Важно использовать проверенное оборудование: большинство современных смартфонов и планшетов можно подключить через Bluetooth или Wi-Fi, однако стоит убедиться, что выбранное устройство поддерживает протоколы вашего автомобиля. После подключения запустите специальную программу для диагностики – она поможет считывать ошибки, следить за показаниями датчиков и выполнять базовые настройки.

Пошаговая настройка: при первом подключении следуйте указаниям на экране приложения. Введите необходимые параметры, если это потребуется, и дождитесь установления связи. Обычно установка занимает всего несколько минут. После этого откроется доступ к информации о состоянии двигателя, коробки передач и других систем машины.

Подключение разъема OBD к Форд Мондео 2: пошаговая инструкция и советы

Перед началом убедитесь, что автомобиль находится в положении ‘выключено’ и ключ зажигания снят. Найдите разъем OBD-II обычно расположенный под приборной панелью слева, рядом с рулевым колесом или около ног водителя. Осмотрите панель на наличие разъема, он выглядит как прямоугольное отверстие с несколькими контактами внутри.

Подготовьте диагностический кабель или адаптер, совместимый с разъемом OBD-II. Вставьте его аккуратно, избегая чрезмерного давления, чтобы не повредить контакты. При правильном подключении она легко войдет без усилий.

Проверьте, что кабель надежно закреплен и не болтается. После подключения вставьте ключ зажигания в положение ‘второй клик’ или ‘заработать’ – так питание поступит к диагностическому разъему. Не запускайте двигатель, если только это не потребуется для подключения конкретного прибора.

Некоторые модели требуют, чтобы перед началом работы выключен ближний свет или другие электроприборы для предотвращения помех. После этого включите диагностическое устройство или сканер, следуя инструкциям производителя. В большинстве случаев оно автоматически подключится к разъему и начнет считывать информацию.

Для безопасного и точного подключения избегайте использования чрезмерной силы при вставке кабеля. Если разъем кажется застрявшим, попробуйте освободить его и проверить правильность установки кабеля или адаптера. После завершения диагностики отключите устройство и аккуратно выньте кабель из разъема.

Важные советы: храните адаптер в чистом месте, чтобы избежать загрязнения контактов, а также проводите обследование разъема на наличие повреждений или коррозии перед подключением. Не забудьте проверить целостность кабеля, чтобы избежать ошибок чтения данных или повреждений оборудования.

Определение расположения разъема OBD на модели Мондео 2

Для подключения к разъему OBD на Ford Мондео 2 откройте водительскую дверь и найдите панель приборов слева от руля. Обычно разъем располагается на панели слева, чуть ниже рулевой колонки. Чтобы точнее определить его расположение, опустите водительское сиденье и осмотрите область под рулевой колонкой, ближе к педалям. В большинстве случаев OBD-разъем размещён в районе рычага регулировки руля или рядом с блоком предохранителей.

Обратите внимание на наличие прямоугольного разъема с 16 пинами, который легко отличить по характерной форме и расположению отверстий. В некоторых версиях модели, особенно при неоригинальных модификациях, он может находиться немного ниже или глубже спрятан за пластиковыми панелями. В случае затруднений используйте фонарик и извлечите панели аккуратно, избегая повреждений. В большинстве случаев достаточно снять одну небольшую пластиковую крышку или панель, чтобы получить доступ к контакту.

Если возникнут сомнения, можно обратиться к руководству по эксплуатации автомобиля или просмотреть схему расположения разъемов в сервисной документации. В течение нескольких минут визуально осмотрев левую сторону панели приборов, вы без труда обнаружите нужный разъем OBD.

Подготовка к подключению: инструменты и безопасность

Перед началом подключения диагностического кабеля к разъему OBD убедитесь, что у вас под рукой необходимый набор инструментов: плоская отвертка, мультиметр и очиститель контактов. Это поможет быстро устранить возможные несправности и обеспечить надежное соединение.

Обеспечьте стабильное освещение рабочего места, чтобы избежать ошибок при подключении. Используйте защитные перчатки и очки, особенно если есть риск столкнуться с неисправностями электросистемы или поврежденными соединениями.

Перед началом работы отключите аккумулятор автомобиля, чтобы исключить риск короткого замыкания и электрособственных повреждений. Проверьте отсутствие влаги и грязи на разъеме OBD и чистите его только в случае необходимости.

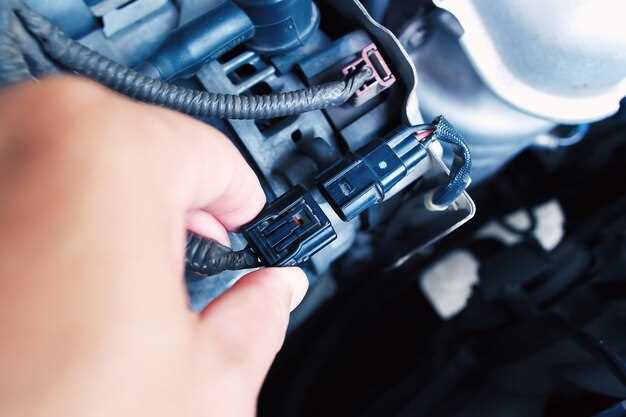

Процесс подключения диагностического сканера к разъему OBD

Подключите диагностический сканер к разъему OBD, расположенного обычно под приборной панелью слева или справа от рулевой колонки. Перед этим выключите зажигание, чтобы избежать короткого замыкания или ошибок при подключении.

Возьмите кабель сканера и аккуратно вставьте его

Проверка правильности соединения и запуск первого сканирования

Проверьте, что кабель OBD надежно подключен к разъему автомобиля и сканеру. Для этого аккуратно вставьте разъем в порт, убедившись, что контакт плотный и без зазоров. После подключения убедитесь, что индикатор на сканере загорается, что свидетельствует о наличии связи.

Запустите программное обеспечение для диагностики и дождитесь, пока оно определит подключенное устройство. Обычно это отображается в виде статистики подключений или статусного окна, которое показывает, что соединение установлено успешно.

Перед началом первого сканирования выключите зажигание и затем включите его снова. Иногда это помогает активировать питание разъема OBD и способствует корректной работе диагностического оборудования.

Чтобы запустить первое сканирование, выберите в программном обеспечении пункт «Диагностика» или «Чтение ошибок». Нажмите кнопку для начала процедуры. В течение нескольких секунд появится список обнаруженных кодов ошибок или сообщение о их отсутствии. Если коды не отображаются – проверьте соединения и повторите попытку.

Обратите внимание на рабочее состояние соединения: задержки или отсутствие реакции программного обеспечения могут указывать на плохой контакт или неисправность кабеля. В таком случае переподключите кабель и перезапустите сканирование.

Использование разъема OBD: как читать коды ошибок и интерпретировать результаты

Подключите сканер OBD к разъему на Ford Mondeo 2 и включите зажигание без запуска двигателя. Пошагово выберите функцию чтения кодов ошибок. Обратите внимание, что коды ошибок начинаются с буквы (например, P, B, C или U), за которой следуют цифры. Расшифровка таких кодов показывает конкретные системы или узлы автомобиля, например, двигатель или системы управления колесами.

Запишите или запомните полученные коды ошибок, затем найдите их описание в руководстве по вашему сканеру или в специальной базе данных по диагностике. Например, код P0171 означает ‘Слишком бедная смесь воздуха и топлива’, что указывает на возможные проблемы с датчиком кислорода или утечкой воздуха. Используйте описание для определения первичных элементов, нуждающихся в проверке.

Проверьте параметры датчиков в реальном времени, чтобы понять, как они взаимодействуют. Обратите внимание на значения массового расхода воздуха (MAF), давления в системе впуска и температуры охлаждающей жидкости. Анализ подобных данных поможет выявить корень неисправности без необходимости замены компонентов ‘наугад’.

Интерпретировать результаты стоит с учетом конкретных симптомов автомобиля, таких как уменьшение мощности, увеличение расхода топлива или нестабильная работа двигателя. Это поможет определить, стоит ли устранять неисправность самостоятельно или лучше обратиться к специалисту.

Перед сбросом кодов убедитесь, что устранили причины их появления. Сброс ошибок делается через меню диагностики, после чего лучше проверить работу системы в течение нескольких поездок. Так вы убедитесь, что неисправность действительно устранена, а коды больше не появляются.

Расшифровка типичных кодов ошибок на Мондео 2

Обнаружили код ошибки P0171? Это означает, что система обнаружила слишком бедную смесь топлива. Проверьте работу датчика масляного давления, возможен засор воздушных фильтров или неисправность лямбда-зонда.

Код P0300 говорит о случайных пропусках зажигания в разных цилиндрах. Обычно причина – износ свечей, катушек зажигания или проблемы с топливной системой. Замена свечей и проверка системы зажигания снизит риск повторных ошибок.

Ошибочный код P0128 свидетельствует о том, что двигатель не достигает нужной температуры прогрева или датчик температуры работает неправильно. В большинстве случаев потребуется заменить термостат или датчик температуры охлаждающей жидкости.

Код P0455 связан с большой утечкой в системе контроля доступа к топливу. Обратите внимание на штатный клапан вентиляции топливного бака и проверьте трубки на целостность. Иногда помогает очистка системы вентиляции или замена клапана.

При возникновении кода P0420, указывает на проблему с каталитическим конвертером или системой его эффективности. Возможно, потребуется очистка или замена каталитического нейтрализатора, особенно если есть признаки его засорения.

Код P0135 сигнализирует о неисправности лямбда-зонда в передней части системы. Обычно проблему решает замена датчика. Также не забудьте проверить проводку и разъемы на наличие повреждений.

Если появляется код P0700, это указывает на проблему в системе управления трансмиссией. В таком случае следует провести более глубокую диагностику блоков управления и связанной с ними электроники, чтобы определить источник неисправности.

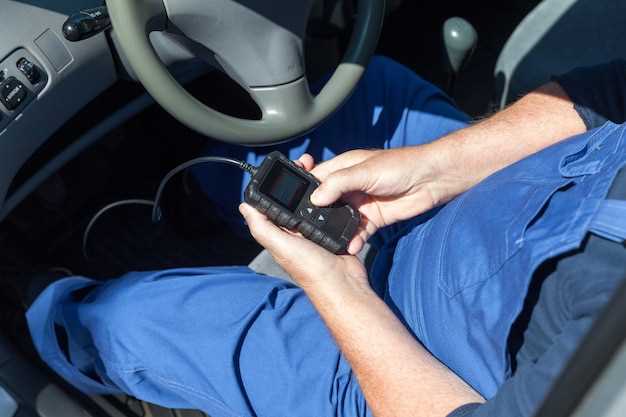

Настройка и использование программного обеспечения для диагностики

Для начала подключите кабель OBD-II к разъему на автомобиле и к компьютеру или ноутбуку. Убедитесь, что интерфейс правильно установлен, а драйверы загружены и работают без ошибок. В большинстве случаев программа автоматически обнаружит устройство при подключении.

Запустите выбранное программное обеспечение, например, ScanTool или Torque. На главном экране найдите раздел для настройки соединения и выберите параметры порта (обычно это COM-порт или USB). Настройка скорости передачи данных – 9600 или 115200 бод, в зависимости от модели вашего устройства.

После успешного соединения перейдите к сканированию автомобиля. Выберите раздел, отвечающий за диагностику ошибок, и запустите чтение кодов. В случае возникновения ошибок программа выведет коды неисправностей и их расшифровки. Обратите внимание на значение каждого кода, чтобы понять, какие системы требуют внимания.

Для более точной диагностики используйте дополнительные функции программного обеспечения: просмотр данных в реальном времени, тесты компонентов или просмотр данных датчиков. Этот режим помогает выявить сбои рано, наблюдая за изменениями параметров двигателя, температуры, давления и других показателей.

При необходимости сохраните полученные данные – большинство программ позволяют экспортировать отчеты в удобных форматах. Это особенно полезно, если планируете передать информацию специалисту или вести самостоятельную эксплуатационную документацию.

Перед завершением работы отключите программное обеспечение, отключите кабель и тщательно уберите оборудование. Регулярное использование программного обеспечения помогает отслеживать состояние автомобиля и предотвращать более серьезные поломки в будущем.

Что делать после получения ошибок: анализ и возможные шаги

Запишите коды ошибок, которые отображаются на диагностическом приборе. Обычно они состоят из букв и цифр, такие как P0171 или P0420. Это поможет точно понять, какие системы вызывают сбои.

Проверьте значения датчиков, связанных с ошибками, и их показатели. Используйте диагностический сканер для чтения текущих данных, чтобы понять, есть ли существенные отклонения. Обратите внимание на температуру, давление, напряжение и показатели работы исполнительных механизмов.

Определите приоритетность ошибок. Некоторые коды указывают на неисправности, которые нужно устранить сразу, например, снижение мощности или повышенный расход топлива. Другие могут быть менее критичными, их можно отложить на ближайшее обслуживание.

Проведите визуальный осмотр элементов, которых касаются ошибки: кабели, прокладки, датчики, свечи зажигания. Если обнаружите износ или повреждения, замените неисправные компоненты. Не забудьте очистить контакты и разъемы для исключения плохого контакта.

Обновите программное обеспечение блока управления, если есть доступные версии. Иногда обновление помогает устранить баги и упростить работу с диагностикой.

Проведите тест-драйв с активированными режимами для повторной проверки ошибок. После этого снова подключите сканер и сравните полученные коды с прежними. Это подтвердит устранение неисправностей или укажет на необходимость дальнейших действий.

Если ошибки остаются, обратитесь к специалисту. Диагностика в сервисе поможет точно определить причины и подобрать правильное решение. Не стоит игнорировать постоянные или повторяющиеся коды ошибок, они могут привести к более серьезным поломкам.

Дополнительные функции OBD: мониторинг параметров и сброс ошибок

Используйте программное обеспечение для отображения параметров двигателя в реальном времени: температура охлаждающей жидкости, скорость вращения двигателя, давление топлива и другие показатели. Эти данные помогут понять, насколько корректно работает автомобиль в текущий момент и быстро выявить возможные неисправности.

Для этого подключите OBD-сканер к разъему, запустите диагностическую программу и выберите раздел с мониторингом параметров. Обратите внимание на отклонения от нормальных значений, что поможет заранее заметить потенциальные проблемы.

По мере обнаружения ошибок не удаляйте их сразу. Запишите коды неисправностей, чтобы понять причины их появления. Это важно для точной диагностики и дальнейшего устранения проблем.

Для сброса ошибок используйте функцию очистки кодов в диагностической программе. После этого рекомендуется провести тест-драйв, чтобы убедиться, что ошибки больше не появляются и показатели вернулись к норме. Иногда сброс ошибок помогает подтвердить устранение неисправности, однако при повторных сбоях потребуется дополнительно проверить систему более глубоко или обратиться к специалисту.

Использование расширенного мониторинга позволяет своевременно замечать изменения в работе двигателя и систем автомобиля. Регулярное отслеживание данных повышает вероятность быстрого реагирования и помогает сохранять исправность машины в течение долгого времени.
